రోఫ్ ఎలక్ట్రో-ఆప్టిక్ మాడ్యులేటర్ 780nm LiNbO3 ఇంటెన్సిటీ మాడ్యులేటర్ 10G
ఫీచర్
* తక్కువ చొప్పించే నష్టం
* అధిక బ్యాండ్‌విడ్త్
* తక్కువ హాఫ్-వేవ్ వోల్టేజ్
* అనుకూలీకరణ ఎంపిక
అప్లికేషన్
⚫ ROF వ్యవస్థలు
⚫ క్వాంటం కీ పంపిణీ
⚫ లేజర్ సెన్సింగ్ సిస్టమ్‌లు
⚫ సైడ్-బ్యాండ్ మాడ్యులేషన్
| రాఫ్-AM సిరీస్ | రాఫ్-ఉదయం-07 | రాఫ్-ఉదయం-08 | రాఫ్-ఉదయం-10 | రాఫ్-ఉదయం-13 | రాఫ్-ఉదయం-15 | |||
| ఆపరేటింగ్ తరంగదైర్ఘ్యం | 780 ఎన్ఎమ్ | 850 ఎన్ఎమ్ | 1064 ఎన్ఎమ్ | 1310 ఎన్ఎమ్ | 1550ఎన్ఎమ్ | |||
| బ్యాండ్‌విడ్త్ | 10 గిగాహెర్ట్జ్ | 10 గిగాహెర్ట్జ్ | 10/20 (20)గిగాహెర్ట్జ్ | 2.5 గిగాహెర్ట్జ్ | 50గిగాహెర్ట్జ్ | 10 గిగాహెర్ట్జ్ | 20 గిగాహెర్ట్జ్ | 40 గిగాహెర్ట్జ్ |
| చొప్పించడం నష్టం | 5 డిబి | 5 డిబి | ＜ ＜ 安全 的5 డిబి | ＜ ＜ 安全 的5 డిబి | ＜ ＜ 安全 的4 డిబి | |||
| విలుప్త నిష్పత్తి @DC | ＞ మాగ్నెటో20dB | ＞ మాగ్నెటో20dB | ＞ మాగ్నెటో20dB | ＞ మాగ్నెటో20dB | ＞ మాగ్నెటో20dB | |||
| VΠ @RF (1KHz) | 3 వి | 3 వి | 4 వి | <3.5వి | ＜ ＜ 安全 的6V | <5 వి | ||
| VΠ @పక్షపాతం | ＜ ＜ 安全 的3.5V | ＜ ＜ 安全 的3.5V | 5 వి | <5 వి | <8వి | <7వి | ||
ఆర్డరింగ్ సమాచారం
| రాఫ్ | AM | XX | XXG తెలుగు in లో | XX | XX | XX |
| రకం: AM---ఇంటెన్సిటీ మాడ్యులేటర్ | తరంగదైర్ఘ్యం: 07---780nm 10---1060nm 13---1310 ఎన్ఎమ్ 15---1550nm | బ్యాండ్‌విడ్త్: 10 గిగాహెర్ట్జ్ 20 గిగాహెర్ట్జ్ 40 గిగాహెర్ట్జ్ 50 గిగాహెర్ట్జ్
| మానిటర్ PD: PD---PD తో | ఇన్-అవుట్ ఫైబర్ రకం: PP---PM/PM | ఆప్టికల్ కనెక్టర్: FA---FC/APCFP---FC/PC SP---అనుకూలీకరణ |
ఆర్-ఎఎమ్-07-10జి
తరంగదైర్ఘ్యం 710nm 10GHz తీవ్రత మాడ్యులేటర్
| పరామితి | చిహ్నం | కనిష్ట | రకం | గరిష్టంగా | యూనిట్ | ||||
| ఆప్టికల్ పారామితులు | |||||||||
| ఆపరేటింగ్ తరంగదైర్ఘ్యం | l | 760 తెలుగు in లో | 780 తెలుగు in లో | 800లు | nm | ||||
| చొప్పించడం నష్టం | IL | 4.5 अगिराला | 5 | dB | |||||
| ఆప్టికల్ రిటర్న్ నష్టం | ఓఆర్ఎల్ | -45 మాక్స్ | dB | ||||||
| ఎక్స్‌టింక్షన్ నిష్పత్తిని మార్చు @DC | ER@DC | 20 | 23 | dB | |||||
| ఆప్టికల్ ఫైబర్ | ఇన్‌పుట్పోర్ట్ | PM780 తెలుగు in లోఫైబర్ (125/250μm) | |||||||
| అవుట్‌పుట్ పోర్ట్ | PM780 తెలుగు in లోఫైబర్ (125/250μm) | ||||||||
| ఆప్టికల్ ఫైబర్ ఇంటర్‌ఫేస్ | FC/PC,FC/APC లేదా అనుకూలీకరణ | ||||||||
| విద్యుత్ పారామితులు | |||||||||
| ఆపరేటింగ్ బ్యాండ్‌విడ్త్(-3 డిబి) | S21 | 10 | 12 | గిగాహెర్ట్జ్ | |||||
| హాఫ్-వేవ్ వోల్టేజ్ Vpi | RF | @1kHz తెలుగు |
| 2.5 | 3 | V | |||
| పక్షపాతం | @1kHz తెలుగు |
| 3 | 4 | V | ||||
| విద్యుత్ రాబడి నష్టం | S11 | -12 - | -10 - | dB | |||||
| ఇన్పుట్ ఇంపెడెన్స్ | RF | ZRF | 50 | W | |||||
| పక్షపాతం | Zపక్షపాతం | 1M | W | ||||||
| విద్యుత్ ఇంటర్‌ఫేస్ | SMA(f) తెలుగు in లో | ||||||||
పరిమితి నిబంధనలు
| పరామితి | చిహ్నం | యూనిట్ | కనిష్ట | రకం | గరిష్టంగా |
| ఇన్పుట్ ఆప్టికల్ పవర్ | Pగరిష్టంగా | dBm | 20 | ||
| ఇన్పుట్ RF పవర్ | dBm | 28 | |||
| బయాస్ వోల్టేజ్ | విబియాస్ | V | -15 | 15 | |
| ఆపరేటింగ్ ఉష్ణోగ్రత | టాప్ | ℃ ℃ అంటే | -10 - | 60 | |
| నిల్వ ఉష్ణోగ్రత | ట్స్ట్ | ℃ ℃ అంటే | -40 మి.మీ. | 85 | |
| తేమ | RH | % | 5 | 90 |

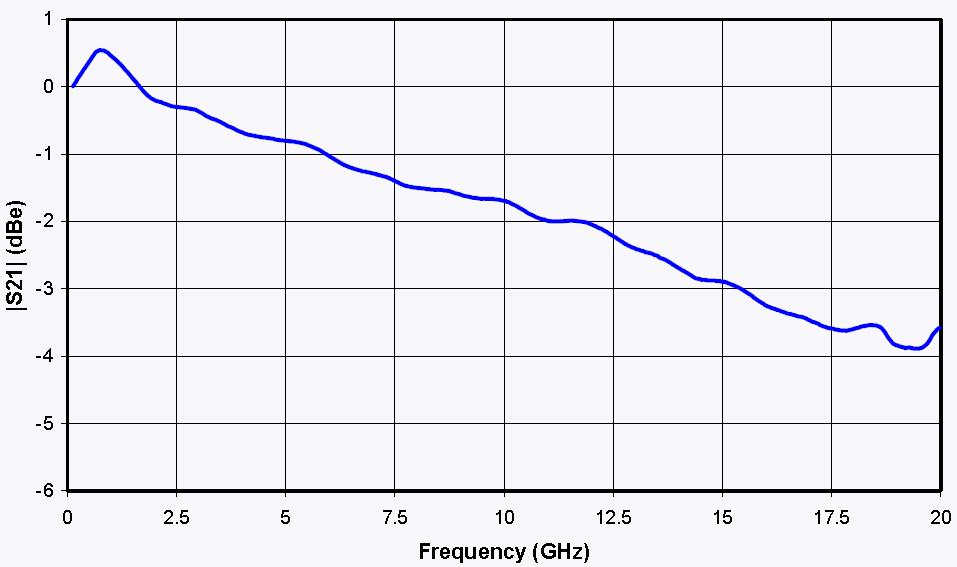

S21 కర్వ్
&S11 కర్వ్
S21&s11 వక్రతలు
మెకానికల్ రేఖాచిత్రం
| పోర్ట్ | చిహ్నం | గమనిక |
| లో | ఆప్టికల్ ఇన్పుట్ పోర్ట్ | PM ఫైబర్ (125μm/250μm) |
| అవుట్ | ఆప్టికల్ అవుట్‌పుట్ పోర్ట్ | PM మరియు SMF ఎంపిక |
| RF | RF ఇన్పుట్ పోర్ట్ | SMA(f) తెలుగు in లో |
| పక్షపాతం | బయాస్ కంట్రోల్ పోర్ట్ | 1,2 బయాస్, 34-N/C |
రోఫియా ఆప్టోఎలక్ట్రానిక్స్ వాణిజ్య ఎలక్ట్రో-ఆప్టిక్ మాడ్యులేటర్లు, ఫేజ్ మాడ్యులేటర్లు, ఇంటెన్సిటీ మాడ్యులేటర్, ఫోటోడిటెక్టర్లు, లేజర్ లైట్ సోర్సెస్, DFB లేజర్లు, ఆప్టికల్ యాంప్లిఫైయర్లు, EDFA, SLD లేజర్, QPSK మాడ్యులేషన్, పల్స్ లేజర్, లైట్ డిటెక్టర్, బ్యాలెన్స్‌డ్ ఫోటోడెటెక్టర్, లేజర్ డ్రైవర్, ఫైబర్ ఆప్టిక్ యాంప్లిఫైయర్, ఆప్టికల్ పవర్ మీటర్, బ్రాడ్‌బ్యాండ్ లేజర్, ట్యూనబుల్ లేజర్, ఆప్టికల్ డిటెక్టర్, లేజర్ డయోడ్ డ్రైవర్, ఫైబర్ యాంప్లిఫైయర్ వంటి ఉత్పత్తి శ్రేణిని అందిస్తుంది. మేము అనుకూలీకరణ కోసం అనేక ప్రత్యేక మాడ్యులేటర్‌లను కూడా అందిస్తాము, అవి 1*4 శ్రేణి ఫేజ్ మాడ్యులేటర్లు, అల్ట్రా-తక్కువ Vpi మరియు అల్ట్రా-హై ఎక్స్‌టింక్షన్ రేషియో మాడ్యులేటర్లు, ప్రధానంగా విశ్వవిద్యాలయాలు మరియు సంస్థలలో ఉపయోగించబడతాయి.
మా ఉత్పత్తులు మీకు మరియు మీ పరిశోధనకు సహాయపడతాయని ఆశిస్తున్నాము.
