అల్ట్రా కాంపాక్ట్ IQ మాడ్యులేటర్ బయాస్ కంట్రోలర్ ఆటోమేటిక్ బయాస్ కంట్రోలర్
ఫీచర్
•IQ మాడ్యులేటర్లకు మూడు పక్షపాతాలను అందిస్తుంది మాడ్యులేషన్ ఫార్మాట్ స్వతంత్రంగా:
•QPSK, QAM, OFDM, SSB ధృవీకరించబడ్డాయి
•ప్లగ్ అండ్ ప్లే:
మాన్యువల్ క్రమాంకనం అవసరం లేదు ప్రతిదీ ఆటోమేటిక్
•I, Q ఆర్మ్స్: పీక్ మరియు నల్ మోడ్‌లపై నియంత్రణ అధిక విలుప్త నిష్పత్తి: 50dB max1
•P ఆర్మ్: Q+ మరియు Q- మోడ్‌లపై నియంత్రణ ఖచ్చితత్వం: ± 2◦
• తక్కువ ప్రొఫైల్: 40mm(W) × 28mm(D) × 8mm(H)
•అధిక స్థిరత్వం: పూర్తిగా డిజిటల్ అమలు ఉపయోగించడానికి సులభం:
• మినీ జంపర్‌తో మాన్యువల్ ఆపరేషన్ UART2 ద్వారా సౌకర్యవంతమైన OEM ఆపరేషన్లు
• బయాస్ వోల్టేజ్‌లను అందించడానికి రెండు మోడ్‌లు: a. ఆటోమేటిక్ బయాస్ కంట్రోల్ b. యూజర్ నిర్వచించిన బయాస్ వోల్టేజ్
అప్లికేషన్
•LiNbO3 మరియు ఇతర IQ మాడ్యులేటర్లు
• QPSK, QAM, OFDM, SSB మరియు మొదలైనవి
• కోహెరెంట్ ట్రాన్స్మిషన్
ప్రదర్శన
చిత్రం 1. నక్షత్ర సముదాయం (నియంత్రిక లేకుండా)
చిత్రం 2. QPSK కాన్స్టెలేషన్ (నియంత్రికతో

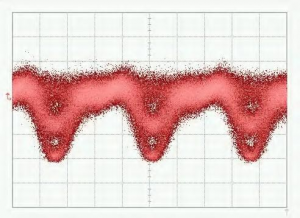

చిత్రం 3. QPSK-కంటి నమూనా
చిత్రం 5. 16-QAM నక్షత్ర సముదాయం నమూనా
చిత్రం 4. QPSK స్పెక్ట్రమ్
చిత్రం 6. 16-QAM స్పెక్ట్రం
లక్షణాలు
| పరామితి | కనిష్ట | రకం | గరిష్టంగా | యూనిట్ |
| నియంత్రణ పనితీరు | ||||
| I, Q చేతులు నియంత్రించబడతాయిశూన్యం(కనీసం) లేదాగరిష్టం (గరిష్టంగా) పాయింట్ | ||||
| విలుప్త నిష్పత్తి | మెర్1 | 50 | dB | |
| P చేయి నియంత్రించబడుతుందిQ+(కుడి (చతుర్భుజం) లేదాప్ర-( ఎడమ (చతుర్భుజం) పాయింట్ | ||||
| క్వాడ్ వద్ద ఖచ్చితత్వం | −2 | +2 | డిగ్రీ2 | |
| స్థిరీకరణ సమయం | 15 | 20 | 25 | s |
| విద్యుత్ | ||||
| పాజిటివ్ పవర్ వోల్టేజ్ | +14.5 | +15 | +15.5 | V |
| పాజిటివ్ పవర్ కరెంట్ | 20 | 30 | mA | |
| ప్రతికూల విద్యుత్ వోల్టేజ్ | -15.5 | -15 - | -14.5 | V |
| ప్రతికూల విద్యుత్ ప్రవాహం | 8 | 15 | mA | |
| అవుట్పుట్ వోల్టేజ్ పరిధి | -14.5 | +14.5 | V | |
| డిథర్ ఆమ్ప్లిట్యూడ్ | 1%Vπ | V | ||
| ఆప్టికల్ | ||||
| ఇన్‌పుట్ ఆప్టికల్ పవర్3 | -30 కిలోలు | -8 | dBm | |
| ఇన్‌పుట్ తరంగదైర్ఘ్యం | 1100 తెలుగు in లో | 1650 తెలుగు in లో | nm | |
1. MER అనేది మాడ్యులేటర్ విలుప్త నిష్పత్తిని సూచిస్తుంది. సాధించబడిన విలుప్త నిష్పత్తి సాధారణంగా మాడ్యులేటర్ డేటాషీట్‌లో పేర్కొన్న మాడ్యులేటర్ యొక్క విలుప్త నిష్పత్తి.
2. ఇన్‌పుట్ ఆప్టికల్ పవర్ ఎంచుకున్న బయాస్ పాయింట్ వద్ద ఆప్టికల్ పవర్‌కు అనుగుణంగా ఉండదని దయచేసి గమనించండి. బయాస్ వోల్టేజ్ −Vπ నుండి +Vπ వరకు ఉన్నప్పుడు మాడ్యులేటర్ కంట్రోలర్‌కు ఎగుమతి చేయగల గరిష్ట ఆప్టికల్ పవర్‌ను ఇది సూచిస్తుంది.
వినియోగదారు ఇంటర్‌ఫేస్
చిత్రం 5. అసెంబ్లీ
| సమూహం | ఆపరేషన్ | వివరణ |
| తిరిగి నిర్దారించు | జంపర్‌ను చొప్పించి, 1 సెకను తర్వాత బయటకు తీయండి | కంట్రోలర్‌ను రీసెట్ చేయండి |
| శక్తి | బయాస్ కంట్రోలర్ కోసం పవర్ సోర్స్ | V- విద్యుత్ సరఫరా యొక్క ప్రతికూల ఎలక్ట్రోడ్‌ను కలుపుతుంది |
| V+ విద్యుత్ సరఫరా యొక్క సానుకూల ఎలక్ట్రోడ్‌ను కలుపుతుంది | ||
| మిడిల్ పోర్ట్ గ్రౌండ్ ఎలక్ట్రోడ్‌తో కలుపుతుంది | ||
| ధ్రువ1 | PLRI: జంపర్‌ను చొప్పించండి లేదా బయటకు లాగండి | జంపర్ లేదు: శూన్య మోడ్; జంపర్‌తో: పీక్ మోడ్ |
| PLRQ: జంపర్‌ను చొప్పించండి లేదా బయటకు లాగండి | జంపర్ లేదు: శూన్య మోడ్; జంపర్‌తో: పీక్ మోడ్ | |
| PLRP: జంపర్‌ను చొప్పించండి లేదా బయటకు లాగండి | జంపర్ లేదు: Q+ మోడ్; జంపర్‌తో: Q- మోడ్ | |
| LED | నిరంతరం ఆన్‌లో ఉంటుంది | స్థిరమైన స్థితిలో పనిచేయడం |
| ప్రతి 0.2 సెకన్లకు ఆన్-ఆఫ్ లేదా ఆఫ్-ఆన్ | డేటాను ప్రాసెస్ చేయడం మరియు నియంత్రణ స్థానం కోసం శోధించడం | |
| ప్రతి 1 సెకనుకు ఆన్-ఆఫ్ లేదా ఆఫ్-ఆన్ | ఇన్‌పుట్ ఆప్టికల్ పవర్ చాలా బలహీనంగా ఉంది | |
| ప్రతి 3 సెకన్లకు ఆన్-ఆఫ్ లేదా ఆఫ్-ఆన్ | ఇన్‌పుట్ ఆప్టికల్ పవర్ చాలా బలంగా ఉంది | |
| పిడి2 | ఫోటోడయోడ్‌తో కనెక్ట్ అవ్వండి | PD పోర్ట్ ఫోటోడియోడ్ యొక్క కాథోడ్‌ను కలుపుతుంది |
| GND పోర్ట్ ఫోటోడియోడ్ యొక్క ఆనోడ్‌ను కలుపుతుంది. | ||
| బయాస్ వోల్టేజీలు | ఇన్, ఐపి: ఐ ఆర్మ్ కోసం బయాస్ వోల్టేజ్ | Ip: సానుకూల వైపు; దీనిలో: ప్రతికూల వైపు లేదా భూమి వైపు |
| Qn, Qp: Q ఆర్మ్ కోసం బయాస్ వోల్టేజ్ | Qp: సానుకూల వైపు; Qn: ప్రతికూల వైపు లేదా భూమి వైపు | |
| Pn, Pp: P ఆర్మ్ కోసం బయాస్ వోల్టేజ్ | Pp: సానుకూల వైపు; Pn: ప్రతికూల వైపు లేదా భూమి | |
| యుఆర్టి | UART ద్వారా కంట్రోలర్‌ను ఆపరేట్ చేయండి | 3.3: 3.3V రిఫరెన్స్ వోల్టేజ్ |
| GND: గ్రౌండ్ | ||
| RX: కంట్రోలర్ రిసీవ్ | ||
| TX: నియంత్రిక ప్రసారం |
1 పోలార్ సిస్టమ్ RF సిగ్నల్‌పై ఆధారపడి ఉంటుంది. సిస్టమ్‌లో RF సిగ్నల్ లేనప్పుడు, పోలార్ పాజిటివ్‌గా ఉండాలి. RF సిగ్నల్ ఒక నిర్దిష్ట స్థాయి కంటే ఎక్కువ ఆమ్ప్లిట్యూడ్ కలిగి ఉన్నప్పుడు, పోలార్ పాజిటివ్ నుండి నెగటివ్‌గా మారుతుంది. ఈ సమయంలో, నల్ పాయింట్ మరియు పీక్ పాయింట్ ఒకదానితో ఒకటి మారుతాయి. Q+ పాయింట్ మరియు Q- పాయింట్ కూడా ఒకదానితో ఒకటి మారుతాయి. పోలార్ స్విచ్ యూజర్ పోలార్‌ను మార్చడానికి వీలు కల్పిస్తుంది.
ఆపరేషన్ పాయింట్లను మార్చకుండా నేరుగా.
2కంట్రోలర్ ఫోటోడయోడ్ ఉపయోగించడం లేదా మాడ్యులేటర్ ఫోటోడయోడ్ ఉపయోగించడం మధ్య ఒకే ఒక ఎంపికను ఎంచుకోవాలి. ప్రయోగశాల ప్రయోగాల కోసం కంట్రోలర్ ఫోటోడయోడ్‌ను ఉపయోగించడం రెండు కారణాల వల్ల సిఫార్సు చేయబడింది. మొదట, కంట్రోలర్ ఫోటోడయోడ్ లక్షణాలను నిర్ధారిస్తుంది. రెండవది, ఇన్‌పుట్ కాంతి తీవ్రతను సర్దుబాటు చేయడం సులభం. మాడ్యులేటర్ యొక్క అంతర్గత ఫోటోడయోడ్‌ను ఉపయోగిస్తుంటే, దయచేసి ఫోటోడయోడ్ యొక్క అవుట్పుట్ కరెంట్ ఇన్‌పుట్ పవర్‌కు ఖచ్చితంగా అనులోమానుపాతంలో ఉందని నిర్ధారించుకోండి.
